Válvula de distribución PUR de alto rendimiento HS-PF-PUR30CC para diversas aplicaciones

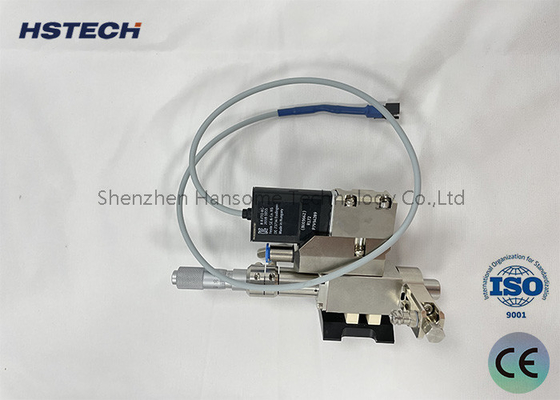

Válvula de inyección de 30CC PUR

1. La válvula de inyección PUR consta de varios módulos: un módulo de calefacción de tambor, un módulo de tapa presurizada, un módulo de calefacción de boquilla, un módulo de vía de flujo, un módulo de cuerpo de válvula y un módulo de disipación de calor.

2. El módulo de calefacción del barril soporta el barril y proporciona un calentamiento controlado en una sola etapa para iniciar el proceso de calentamiento del gel.

3. El módulo de tapa presurizada asegura que el tambor esté sellado y presurizado, gestionando la presión de salida a través de un controlador.

4. El módulo de disipación de calor disipa eficazmente el calor y minimiza el ruido que emana del cuerpo de la válvula.

5. La válvula de inyección piezoeléctrica utiliza un diseño modular. La sección en contacto con el gel está configurada como el módulo del corredor, mientras que la sección sin contacto es el módulo del cuerpo de la válvula.

6. El módulo de ruta de flujo se puede personalizar para satisfacer las necesidades de distribución en varias aplicaciones.

7. Los diámetros de las boquillas están disponibles en un rango de 40 μm a 500 μm.

8. Las boquillas se clasifican en tres tipos: chorro plano, aguja y extensión.

9. Los módulos corredores requieren limpieza regular en un limpiador ultrasónico. Es crucial evitar la inmersión de los sellos en disolventes orgánicos. La limpieza de las boquillas requiere herramientas especiales para evitar daños.


Calentamiento por boquilla y por barril

1. Antes de dispensar, la boquilla debe calentarse a una temperatura adecuada, utilizando para ello un modo de calentamiento de dos etapas.

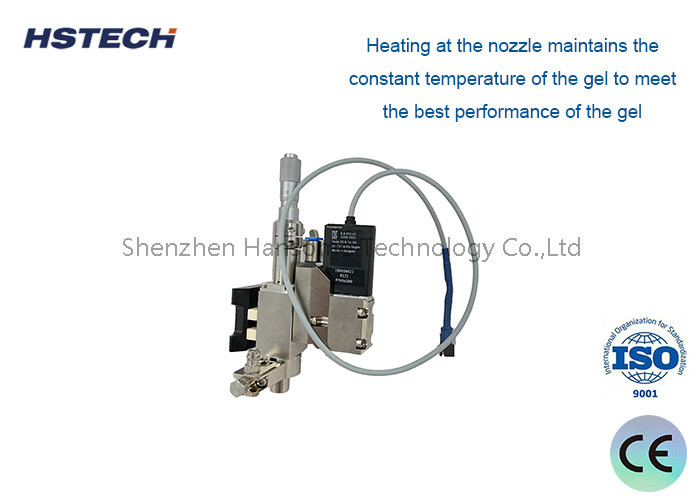

2. Al mantener una temperatura constante en la boquilla, se garantiza el rendimiento óptimo del gel, lo que permite que el coloide funcione de la mejor manera.


Especificación


Ventajas
1El calentamiento por barril es adecuado para adhesivos de 30cc, 100cc, 300cc de fusión en caliente con volumen diferente.
2Diseño modular, fácil de reemplazar piezas, simple depuración, amplia gama de aplicaciones de proceso.
3El volumen de pulverización puede ser preciso hasta 0.3 nL, la precisión de la consistencia de la mancha adhesiva de pulverización es de hasta el 98%.
4Se puede realizar un ancho de línea mínimo de 0,17 mm, diámetros de puntos mínimos de 0,15 mm del proceso de pulverización de pegamento de fusión caliente.
5Puede coincidir con cualquier plataforma de movimiento en el mercado.

Campo de aplicación
SMT/FPC/PCB, ensamblaje, ensamblaje de pantallas planas, envases de semiconductores, industria de LED, industria de equipos médicos, industria de lencería sin marcado.
