Operación de alta velocidad PUR Material resistente a las válvulas piezoeléctricas con conector Luer

Operación de alta velocidad PUR Material resistente a las válvulas piezoeléctricas con conector Luer

1La válvula PUR Piezo consta de un módulo de calefacción de barril, un módulo de tapa presurizada, un módulo de calefacción de boquilla, un módulo de corredor, un módulo de cuerpo de válvula y un módulo de disipación de calor.
2El módulo de calefacción del barril lleva el barril y una sección de calefacción, de temperatura controlada, para completar el calentamiento inicial del gel.
3El módulo de tapa presurizada sella y presiona el cañón y controla la presión de salida a través del controlador.
4El módulo de disipación de calor disipa el calor y reduce el ruido del cuerpo de la válvula.
5. La válvula de inyección piezoeléctrica adopta un diseño modular, la parte en contacto con el gel está diseñada como módulo corredor, y la parte que no está en contacto con el gel está diseñada como módulo del cuerpo de la válvula.
6En diferentes aplicaciones, el módulo del corredor puede ser reemplazado para satisfacer las necesidades de distribución.
7Diámetro de la boquilla (de 0,03 mm a 0,80 mm). Las boquillas están disponibles en tipos de chorro plano, aguja y extensión.
8Los módulos corredores deben limpiarse regularmente en un limpiador ultrasónico. Los sellos no deben sumergirse en disolventes orgánicos.Se requieren herramientas especiales para limpiar las boquillas para evitar daños a las boquillas.

Las válvulas de piezo PUR:

Cómo funciona:
Las piezoválvulas PUR utilizan el efecto piezoeléctrico, donde un campo eléctrico aplicado hace que un material (generalmente cerámico) se deforme.

Esta deformación se utiliza para abrir y cerrar la válvula, lo que permite un control preciso del flujo de fluidos o gases.

Flujo unidireccional:
Las piezoválvulas PUR están diseñadas para permitir el flujo en una sola dirección, por lo que son adecuadas para aplicaciones que requieren un control de flujo estricto.

La característica unidireccional evita el retroceso y garantiza una medición precisa de fluidos o gases.

Funcionamiento a alta velocidad:
Las válvulas piezoaccionadas permiten tiempos de respuesta extremadamente rápidos, medidos en milisegundos o incluso microsegundos.

Esta operación de alta velocidad permite un cronometraje y un control precisos de los pulsos de fluido o gas, lo que permite aplicaciones que requieren ciclos rápidos de encendido/apagado.

Alta precisión:
Las piezoválvulas PUR ofrecen una excelente repetibilidad y precisión en el control del flujo, proporcionando tasas de flujo consistentes y repetibles.

El control preciso de la accionamiento piezoeléctrico permite aplicaciones de medición y dosificación que requieren una alta precisión.

Diseño compacto:
Las piezoválvulas PUR son típicamente compactas y ligeras en comparación con las válvulas solenoides tradicionales.

Esto los hace adecuados para aplicaciones de espacio limitado como dispositivos portátiles o sistemas miniaturizados.

Confiabilidad y duración:
Las válvulas accionadas piezoeléctricamente son conocidas por su fiabilidad y larga vida útil, ya que no tienen partes de desgaste mecánico.
La ausencia de sellos corredizos y la accionamiento sin contacto contribuyen a la durabilidad y a la larga vida útil de la válvula.

Control de válvulas piezoeléctricas
1La pantalla táctil controla la válvula de inyección piezoeléctrica y el sistema de distribución, admite la comunicación 485, potente, segura y confiable.
2La pantalla táctil adopta el modo de control gráfico, los componentes del sistema de distribución y la función de visualización de control se muestran gráficamente, lo que es conciso e intuitivo.

3.Dispositivo de calefacción por boquilla:La boquilla debe calentarse a una temperatura adecuada antes de dispensarla.El dispositivo de calefacción adopta un modo de calefacción de una etapa.
4El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.

Calentamiento de boquilla y tambor

1Las boquillas deben calentarse a una temperatura adecuada antes de dispensar el pegamento.

2El calentamiento en el barril y en la boquilla mantiene la temperatura constante del pegamento para alcanzar el rendimiento óptimo del pegamento.

Especificación

Características y ventajas del producto

1El calentamiento del tubo es adecuado para 300CC tubo de aluminio especial pegamento de fusión caliente.

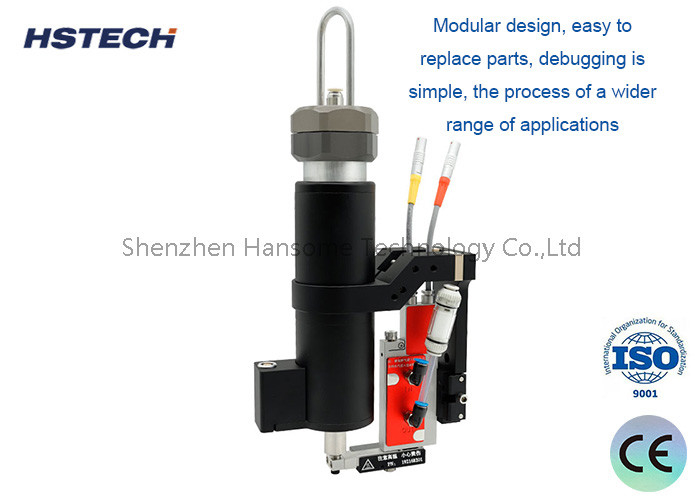

2. diseño modular, fácil de reemplazar las piezas, depuración es simple, el proceso de una gama más amplia de aplicaciones
3.El volumen de pulverización puede ser preciso hasta 0,3 nL, la precisión de la consistencia del punto de adhesión de pulverización es tan alta como el 98%.
4Se puede realizar un proceso de pulverización de adhesivo de fundición en caliente con un ancho de línea mínimo de 0,17 mm y un diámetro de punto mínimo de 0,15 mm.
5Puede coincidir con cualquier plataforma de movimiento en el mercado.
