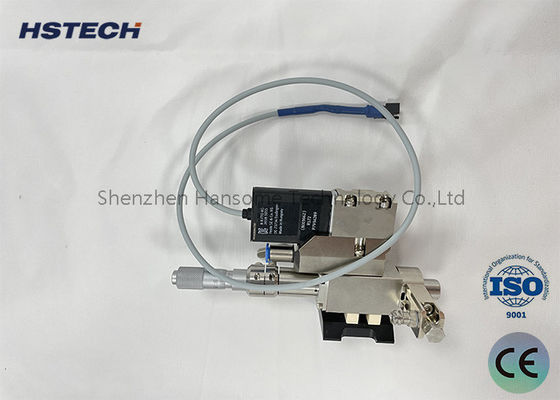

Válvula de inyección PUR de diseño modular HS-PF-PUR30CC dispensación de alta precisión

diseño odularizado PUR válvula de chorro HS-PF-PUR30CC para alta precisión de fusión en caliente adhesivo sin contacto de distribución de pegamento

Introducción del producto

La HS-PF-PUR30CC es una válvula de chorro PUR de alto rendimiento diseñada para la distribución de adhesivos de fusión en caliente de precisión en SMT, PCBA, envases de semiconductores, ensamblaje de LED,y fabricación de productos electrónicos de consumoApoya el chorro sin contacto de PUR, adhesivo de fusión en caliente y otros fluidos de alta viscosidad, lo que ayuda a lograr un tamaño de punto constante, un ancho de línea estable,y un rendimiento de unión fiable en líneas de producción automatizadas.

Con una cámara adhesiva calentada a 30 oC y un diseño de control de temperatura integrado, la válvula mantiene una viscosidad adhesiva estable durante el funcionamiento continuo.y fluctuación del volumen causada por cambios de temperatura, lo que lo hace adecuado para aplicaciones de distribución de alta velocidad, sub relleno, unión de bordes, presa y relleno y unión estructural.

Principio y control

1.La válvula de inyección PUR está compuesta por un módulo de calefacción por tambor, un módulo de tapa presurizada, un módulo de calefacción por boquilla, un módulo de vía de flujo, un módulo de cuerpo de válvula y un módulo de disipación de calor.

2El módulo de calefacción del barril lleva el barril, así como el calentamiento de una sola etapa con temperatura controlable.

3El módulo de tapa presurizada sella y presiona el tambor y controla la presión de salida a través del controlador.

4El módulo de disipación de calor disipa el calor y reduce el ruido del cuerpo de la válvula.

5.La válvula de inyección piezoeléctrica adopta un diseño modular, la parte en contacto con el gel está diseñada como el módulo del corredor,y la parte no en contacto con el gel está diseñada como el módulo del cuerpo de la válvula.

6El módulo de trayectoria de flujo se puede cambiar para satisfacer los requisitos de distribución en diferentes aplicaciones.

7.Diámetros de las boquillas en serie (de 40 μm a 500 μm).

8Las boquillas se clasifican en tipo de chorro plano, tipo de aguja y tipo de extensión.

9.Los módulos del corredor deben limpiarse regularmente en un limpiador ultrasónico. Los sellos no deben sumergirse en disolventes orgánicos. Se requieren herramientas especiales para limpiar las boquillas para evitar daños en las boquillas..

Control de válvula de chorro

1La pantalla táctil controla la válvula de inyección piezoeléctrica y el sistema de distribución, admite la comunicación MES, potente, segura y confiable.

2La pantalla táctil adopta el modo de control gráfico, los componentes del sistema de distribución y la función de visualización de control se muestran gráficamente, lo que es conciso e intuitivo.

3Dispositivo de calefacción por boquilla: antes de dispensar, se requiere que la boquilla se caliente a una temperatura adecuada. El dispositivo de calefacción adopta un modo de calefacción de una etapa.

4El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.

Calentamiento por boquilla y por barril

1.La boquilla debe calentarse a una temperatura adecuada antes de dispensarla.

2El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.

Especificación

Ventajas

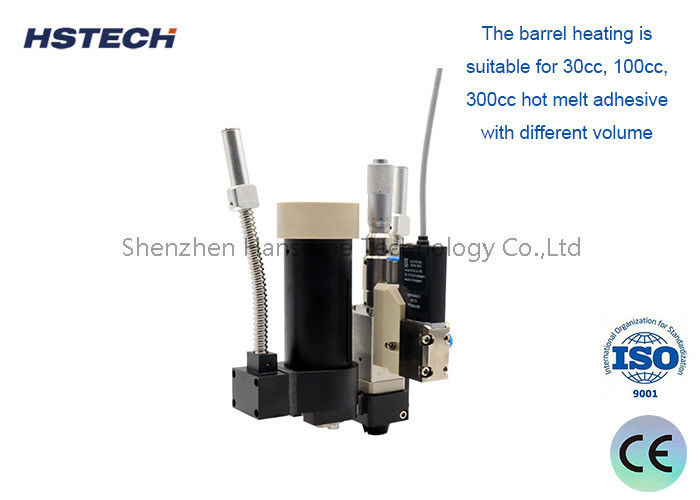

1El calentamiento por barril es adecuado para adhesivos de 30cc, 100cc, 300cc de fusión en caliente con volumen diferente.

2Diseño modular, fácil de reemplazar piezas, simple depuración, amplia gama de aplicaciones de proceso.

3El volumen de pulverización puede ser preciso hasta 0,3 nL, la precisión de la consistencia de la mancha adhesiva de pulverización es de hasta 98%.

4Se puede realizar un ancho de línea mínimo de 0,17 mm, diámetros de puntos mínimos de 0,15 mm del proceso de pulverización de pegamento de fusión caliente.

5Puede coincidir con cualquier plataforma de movimiento en el mercado.

Escenarios de aplicación

• El ensamblaje de SMT y PCBA
  Adecuado para la prefijación de componentes, unión estructural y distribución de adhesivos localizados en PCB y placas PCBA.
• PUR Enlace de fusión en caliente
  Se utiliza para procesos de unión que requieren adhesivos PUR calentados, como el sellado del marco, la unión de los bordes y la fijación del conjunto.
• Fabricación de productos electrónicos de consumo
  Ideal para teléfonos inteligentes, tabletas, wearables, cámaras y pequeños dispositivos electrónicos que requieren una colocación precisa de adhesivo.
• Ensamblaje de módulos LED e iluminación
  Soporta la distribución de adhesivos para módulos LED, barras de luz, disipadores de calor y fijación de componentes ópticos.
• Embalaje de semiconductores y chips
  Puede aplicarse en procesos de bajo relleno, presa y relleno, sellado de bordes y encapsulación protectora.
• Electrónica automotriz y PCBA industrial
  Ayuda a mejorar la consistencia de la unión para paneles de control, módulos de sensores, módulos de potencia y conjuntos de alta fiabilidad.

Por qué elegir nuestra válvula de chorro HS-PF-PUR30CC PUR

• Especializado en aplicaciones de PUR y de fusión en caliente
  La válvula está diseñada para manejar adhesivos de alta viscosidad calentados, por lo que es adecuada para procesos de distribución de PUR exigentes.
• Calidad de chorro estable
  El diseño integrado de calefacción y ruta de flujo ayuda a mantener la estabilidad del adhesivo, reduciendo la cuerda, el goteo y el volumen de puntos inconsistentes.
• Protección de procesos sin contacto
  La distribución de chorro minimiza el contacto de la boquilla con la pieza de trabajo, ayudando a proteger los componentes sensibles y las superficies irregulares.
• Fácil integración en líneas automatizadas
  Puede montarse en plataformas de distribución estándar y controlarse mediante controladores de distribución o sistemas de automatización.
• Capacidad práctica de 30 CC
  La cámara de 30CC equilibra el tiempo de operación continua y la huella del equipo, apoyando una producción eficiente sin recargas frecuentes.
• Diseño fácil de mantener
  Los componentes modulares permiten una limpieza más fácil, el reemplazo de las boquillas y el mantenimiento diario, lo que ayuda a reducir las interrupciones de producción.
• Apoyo técnico disponible
  Podemos ayudar a confirmar las boquillas adecuadas, la configuración de temperatura, la compatibilidad del controlador y los parámetros de proceso de acuerdo con su tipo de adhesivo y aplicación.

Póngase en contacto con nosotros para obtener un presupuesto

Si necesita una válvula de chorro PUR confiable para la distribución de adhesivos de fusión en caliente, el HS-PF-PUR30CC puede ser una buena opción para aplicaciones de unión automática y distribución de precisión.

Por favor, comparta su tipo de adhesivo, viscosidad, tamaño de punto requerido o ancho de línea, velocidad de distribución, temperatura de trabajo y requisitos de interfaz de máquina.Ayudaremos a recomendar una configuración adecuada y proporcionar una cotización en consecuencia.
