Separación automática de PCB de alta precisión.

Nombre De La Marca:	HSTECH
Número De Modelo:	Las demás:
Cuota De Producción:	1 unidad
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100pc/month

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Uso:

Dispositivos de corte en V

Velocidad de corte:

300 mm/s

Peso:

60 kilogramos

Grosor de la ranura en V:

Grosor de la ranura en V

Condición:

Nuevo

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

100pc/month

Resaltar:

Equipo automático para la eliminación de paneles de PCB

Separador de PCB de alta precisión

Máquina del PWB Depaneling del V-corte

Descripción del producto

Separador de PCB de alta precisión automático | Equipo de despanelado de PCB V-Cut

Separador de PCB de alta precisión para línea de producción SMT

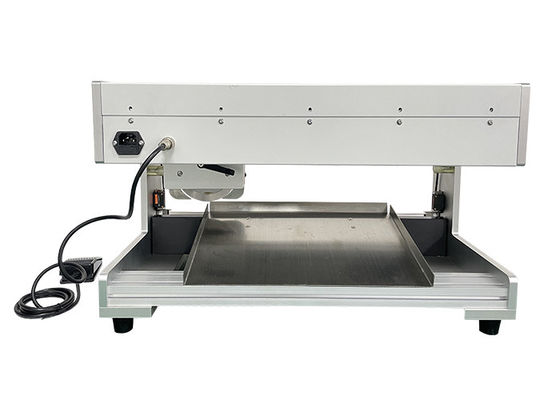

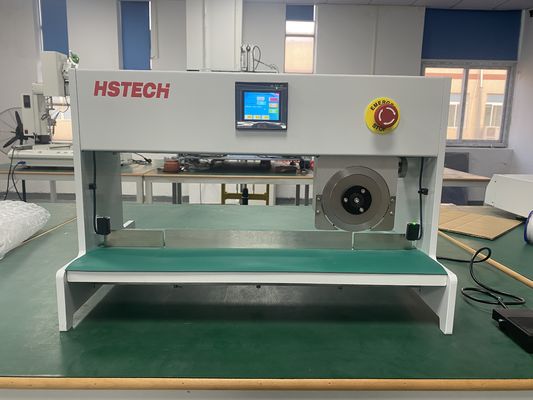

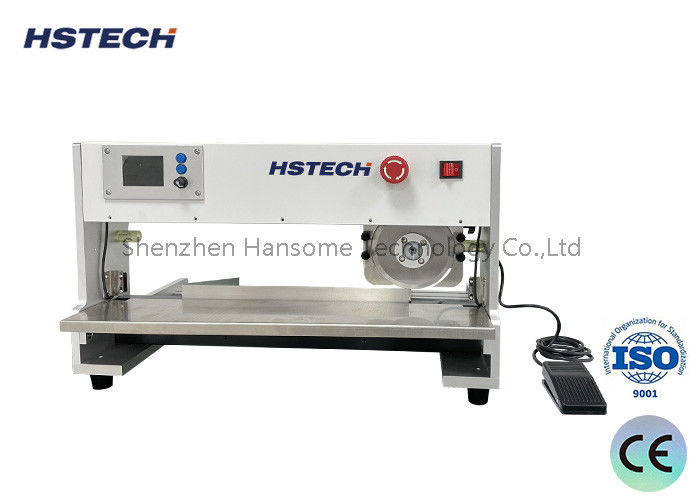

El Máquina de Despanelado de PCB HS-203 es un separador de PCB V-cut de alta precisión diseñado para la separación eficiente y segura de placas de circuito impreso después del ensamblaje SMT. La máquina adopta una estructura de cuchilla circular superior y cuchilla lineal inferior, lo que permite que la PCB permanezca estacionaria durante el proceso de corte.

Al colocar la ranura en V de la PCB sobre la cuchilla lineal, la cuchilla circular superior se mueve horizontalmente para completar el proceso de despanelado. Este diseño reduce en gran medida el estrés mecánico en la PCB y protege los componentes electrónicos sensibles de daños.

El separador de PCB HS-203 se utiliza ampliamente en líneas de producción SMT, fabricación de electrónica, producción de LED y plantas de ensamblaje de PCB, garantizando un despanelado rápido y fiable para la producción en masa.

Características Clave

Separación de PCB de alta precisión

La avanzada tecnología de movimiento de la cuchilla separa con precisión las PCB a lo largo de la ranura V-cut, asegurando bordes de corte limpios al tiempo que minimiza el estrés de la placa y reduce el daño a los componentes.

Alta Eficiencia de Producción

Diseñada para entornos de producción en masa, la máquina permite una separación rápida de PCB, mejorando la eficiencia de producción y ahorrando valioso tiempo de procesamiento.

Operación Fácil de Usar

El diseño humanizado permite a los operadores con diferentes niveles técnicos operar la máquina fácilmente. El mantenimiento y la operación diaria son simples y convenientes.

Control de Corte Preciso

La máquina proporciona profundidad y presión de corte ajustables, lo que le permite adaptarse a diferentes espesores y materiales de PCB para obtener resultados de despanelado precisos.

Protección de Seguridad Fiable

Equipada con un sistema de protección de seguridad infrarroja, la máquina se detiene automáticamente cuando las manos u objetos extraños entran en el área de movimiento de la cuchilla, garantizando una operación segura para los operadores.

Especificaciones Técnicas

Artículo	Especificación
Modelo	HS-203
Fuente de Alimentación	Monofásico AC220V, 50-60Hz
Peso de la Máquina	60 KG
Tamaño de la Máquina	770 × 370 × 420 mm
Longitud de Corte	300 mm
Carrera Máxima de la Rueda de Corte	350 mm
Ajuste Fino de la Rueda de Corte	0-3 mm
Ajuste de la Cuchilla Inferior	0-2 mm
Ancho del Deflector Trasero	150 mm
Ancho Máximo de PCB	150 mm
Longitud Máxima de Corte	350 mm
Rango de Grosor de PCB	0.6 - 3.2 mm
Grosor de la Ranura en V	0.25 - 2.0 mm

Ventajas de Diseño Avanzado

Sistema de Motor Paso a Paso

La máquina está impulsada por un motor paso a paso, lo que permite un posicionamiento preciso y un rendimiento de corte constante. En comparación con los motores DC o AC tradicionales, evita la desviación de posicionamiento causada por la inercia durante la operación a largo plazo.

Estrés Reducido en la PCB

El diseño de la cuchilla circular superior y la cuchilla plana inferior asegura que el estrés de corte se minimice, previniendo el agrietamiento de las juntas de soldadura y el daño a los componentes.

Superficie de Corte Suave

El proceso de corte produce bordes de PCB limpios y lisos, mejorando la calidad del producto y reduciendo la necesidad de acabado secundario.

Protección de Componentes

Cuando se sueldan varias PCB juntas, la rotura manual a menudo daña los circuitos o los componentes electrónicos. Esta máquina previene eficazmente tales problemas y mejora significativamente el rendimiento de producción.

Industrias de Aplicación

La Máquina de Despanelado de PCB se utiliza ampliamente en:

Líneas de Producción SMT
Fabricación de Ensamblaje de PCB
Producción de Iluminación LED
Fabricación de Electrónica de Consumo
Electrónica Automotriz
Producción de Equipos de Comunicación
