Máquina de recubrimiento automático de alta precisión con programación visual en línea

Nombre De La Marca:	HSTECH
Número De Modelo:	HS-H2
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Máquina de recubrimiento conformal selectivo

Ancho del transportador:

50-450 mm (personalizado disponible)

Transmisión:

L a R, o R a L

velocidad de transporte:

0-12000mm/min

Modo de programación:

Enseñanza manual

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

Máquina de recubrimiento conformado selectivo con programación visual

Máquina de recubrimiento conformado automático para dispensación de precisión

Máquina dispensadora de pegamento con programación en línea con garantía

Descripción del producto

Máquina de recubrimiento conformal automática selectiva de alta precisión con sistema de programación visual en línea

Esta máquina automática de recubrimiento conforme es un sistema inteligente diseñado para un control preciso de fluidos y una aplicación selectiva a las superficies del producto. Equipado con una robusta plataforma de movimiento de 3 ejes como configuración base, incluye válvulas dispensadoras de pulverización y aguja para aplicar con precisión tres antipinturas, pegamento UV, pegamento instantáneo, gel de sílice, adhesivo termofusible y otros líquidos en posiciones precisas en PCB o productos. La máquina proporciona una excelente protección para PCB y productos contra daños ambientales.

Componentes clave

Sistema de accionamiento de servomotor de eje X,Y,Z
Válvula de recubrimiento de alta precisión
Control de PC industrial con interfaz completa en inglés
Estructura estable de la máquina y plataforma de trabajo sólida
Ancho de revestimiento de 50-450 mm

Características de la máquina

Capaz de recubrimiento de tableros completos y aplicaciones de recubrimiento selectivo
La estructura de la máquina de acero inoxidable garantiza estabilidad sin sacudidas
Sistema de movimiento XYZ confiable y accionado por servomotor
Programación con todas las funciones con entrada manual y automática del modo de programación de pistas arbitrarias
El sistema de programación visual en línea admite programación de trayectorias de puntos, líneas, círculos y arcos.
Computadora personal industrial para un alto control sistemático
Las válvulas de pulverización y dosificación funcionan juntas y cambian automáticamente entre acciones de pulverización y recubrimiento para procesos de recubrimiento de PCB de alta densidad.
Cubre de manera efectiva y uniforme los bordes de los componentes, eliminando el efecto de sombra en aerosol.
Función inteligente de ajuste automático del ancho con ancho de transporte de 50 a 450 mm (personalizable)
Función de limpieza automática de válvulas y tuberías durante el modo de espera
Detección opcional de la parte frontal y posterior de la PCB con importación automática de programas
Comunicación compatible con SMEMA
Sistema de iluminación interior equipado.
La función de alimentación constante de pegamento evita el desperdicio de material
Mejora significativamente la eficiencia de la producción, ahorra mano de obra y mejora la precisión y la calidad del producto.

Especificaciones técnicas

Parámetro	Especificación
Nombre del producto	Máquina de recubrimiento conformado selectivo
Modelo	HS-H2
Altura de transmisión	920±20mm
Ancho del transportador	50-450 mm (personalizado disponible)
Distancia de movimiento X/Y/Z	450×450×100mm
Velocidad de accionamiento de 3 ejes	800 mm/s
Transmisión	L a R, o R a L
Altura del componente	Arriba y abajo máx. 100 mm
Tamaño del borde de la placa PCB	≥5 mm
Velocidad de transporte	0-12000 mm/min
Precisión de repetición	±0,02 mm
Programas de almacenamiento	Hasta 1000
Fuente de alimentación	CA 220 V.
Presión de aire	4-6 kgf/cm²
Modo de control	PC industrial + tarjeta de control de movimiento
Ajuste de la guía lineal	Ajuste inteligente
Modo de programación	enseñanza manual
Puerto de comunicación	SMEMA
Fuente de iluminación	Fuente de iluminación autoequipada
Fuente de iluminación de detección	Autoequipado
Software	Windows + software de recubrimiento
Motor de conducción	Motor paso a paso (2 piezas)
Modo de conducción de 3 ejes	Servomotor + módulo destornillador + cilindro eléctrico
Número de válvulas de goma	1 válvula pulverizadora + 1 válvula dispensadora de aguja
Ancho de la película de pulverización	5-15mm
Método de pulverización	Automático
potencia total	2,4kW
Cuerpo de la máquina	Acero inoxidable
Peso de la máquina	450 kilos
Dimensión de la máquina	1000×1200×1766mm

Aplicaciones

Esta máquina es ampliamente utilizada para recubrir productos eléctricos y de comunicación, circuitos integrados, pasta de soldadura de placas de circuito, protección fija y contra el polvo y la humedad, pantallas de cristal líquido LCD, parlantes, auriculares, equipos de audio, componentes LED, lentes ópticas, transformadores SMD, teclados, unión de carcasas de teléfonos móviles, radios, teléfonos, computadoras, reproductores MP4, juguetes electrónicos, unión de chasis, interruptores, conectores y varios otros componentes electrónicos.

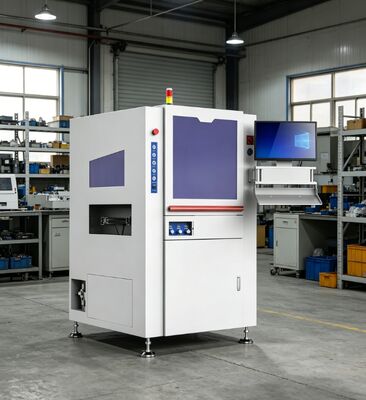

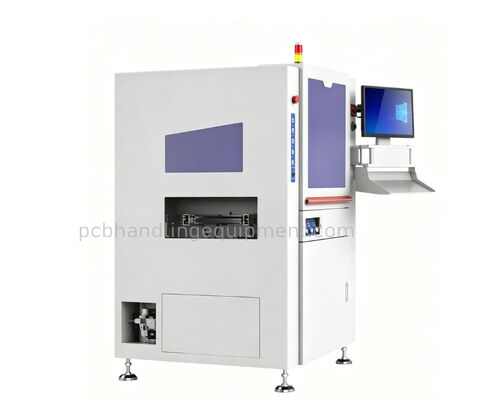

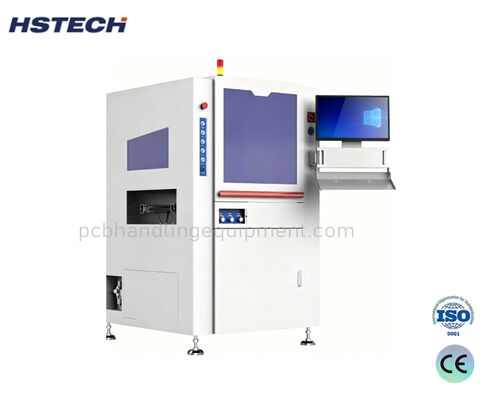

Imágenes del producto
