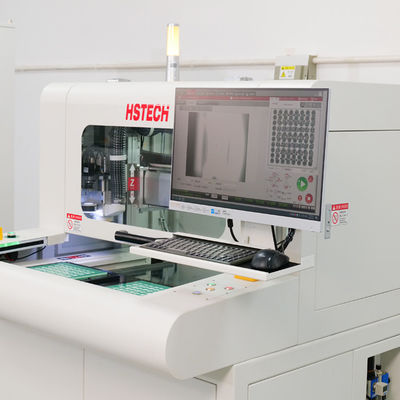

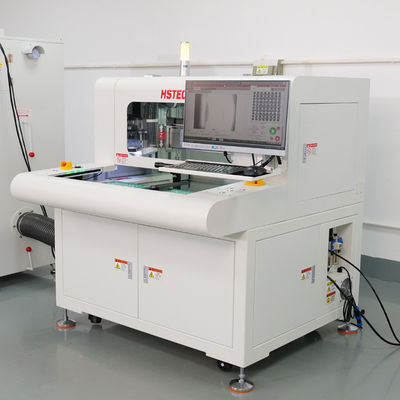

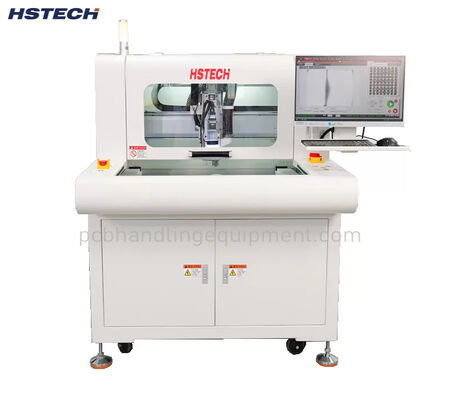

Máquina automática de extracción de paneles de PCB de doble huso de alta velocidad para el corte de PCBA de alta densidad

Máquina automática de extracción de paneles de PCB de doble huso de alta velocidad para el corte de PCBA de alta densidad

Nombre De La Marca:	HSTECH
Número De Modelo:	RT350/RT360/RT360A
Cuota De Producción:	1 pieza
Precio:	negotiable
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Máquina de enrutador PCBA

Herramienta de corte:

Fresa

Plataforma:

Doble

Recolección de chatarra:

Colector de polvo

Voltaje:

AC220V 50Hz

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

Máquina automática de desinstalación de paneles de PCB de alta velocidad

Máquina de corte de PCBA de doble husillo

Enrutador de desinstalación de PCB de alta densidad

Descripción del producto

Máquina depaneladora de PCB de doble husillo automática de alta velocidad

Diseñado para corte de PCBA de alta densidad con precisión, eficiencia y confiabilidad para aplicaciones de ensamblaje SMT.

Descripción general del producto

La máquina despaneladora de enrutadores de PCB es una solución despaneladora controlada eléctricamente de alto rendimiento diseñada para la industria de fabricación de productos electrónicos. Separa eficientemente placas PCBA múltiples en unidades individuales con una precisión excepcional, eliminando la tensión mecánica y los riesgos de calidad asociados con los métodos tradicionales de despanelado manual o con corte en V.

Con un husillo de alta velocidad (hasta 60 000 RPM) y un control de movimiento servoavanzado avanzado, esta máquina es ideal para despanelizar placas PCBA de tamaño pequeño y mediano, incluidos diseños complejos de alta densidad. Algunos modelos con plataformas de trabajo duales admiten la producción continua, minimizan el tiempo de inactividad y maximizan el rendimiento en las líneas de montaje SMT.

Principio de funcionamiento básico

A diferencia de las técnicas de depanelado convencionales, la máquina depaneladora de enrutador de PCB utiliza una fresa de acero de tungsteno giratoria de alta velocidad para cortar a lo largo de trayectorias preprogramadas en la PCB. Este proceso avanzado ofrece importantes ventajas:

Sin estrés mecánico:La fresa elimina el material de forma limpia, evitando que se doble, se agriete o se dañen los componentes.
Corte de alta precisión:El sistema servoaccionado garantiza trayectorias de corte consistentes en tableros complejos de alta densidad
Bordes limpios y sin rebabas:El husillo de alta velocidad y el colector de polvo exclusivo eliminan los residuos y reducen la formación de rebabas.
Rutas programables:Admite diseños de paneles personalizados que incluyen formas irregulares y diseños de varias capas

Características y beneficios clave

Característica	Detalles	Beneficios
Control eléctrico, no requiere fuente de aire	Funciona con energía eléctrica pura, eliminando las tuberías de aire comprimido.	Simplifica la instalación, reduce los costos de infraestructura, evita el tiempo de inactividad del suministro de aire
Alta estabilidad y fácil mantenimiento	Diseño mecánico robusto con componentes de precisión y estructura abierta.	Minimiza averías, reduce el tiempo de mantenimiento, prolonga la vida útil
Operación simple y tiempo de cambio corto	Software fácil de usar con control de teclado/ratón y programación intuitiva	Reduce la capacitación del operador, permite un cambio rápido de trabajo y maximiza el tiempo de actividad
Plataformas de trabajo duales (modelos selectos)	Las plataformas de trabajo giratorias dobles permiten la carga/descarga durante el corte.	Duplica la eficiencia de producción, elimina el tiempo de inactividad entre lotes
Husillo de alta velocidad (hasta 60.000 RPM)	Husillo de enfriamiento automático de 5000 ~ 60000 RPM con cortadores de acero de tungsteno	Ofrece cortes limpios y rápidos en diversos materiales de PCB para todos los volúmenes de producción.
Sistema de recolección de polvo inferior	Colector de polvo de gran capacidad con diseño de recolección inferior	Captura los restos de fresado, mantiene el taller limpio y evita la contaminación de los componentes.

Especificaciones del producto

Artículo	RT350	RT360 / RT360A
Modelo	RT350	RT360 / RT360A
Estructura	Husillo único, plataformas de trabajo dobles	Doble husillo, plataformas de trabajo dobles
Tamaño de la máquina (mm)	100012001550	120014001550
Peso bruto	700 kilos	900 kilos
Tamaño del colector de polvo (mm)	6256001600	6256001600
Método de recolección de polvo	Colección inferior	Colección inferior
Tamaño de la plataforma de trabajo	300*400mm	410*510mm
Tipo de conducción de plataforma	Doble plataforma giratoria, cortadora de precisión con motor inversor trifásico	Doble plataforma giratoria, cortadora de precisión con motor inversor trifásico

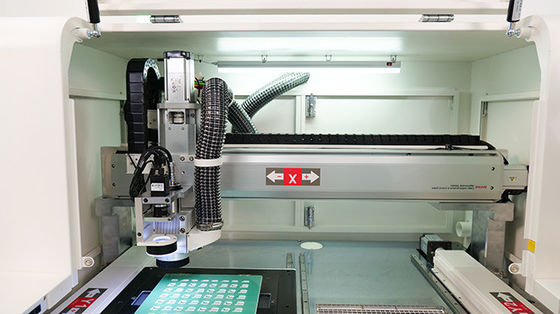

Sistema de conducción	Eje X/Y/Z accionado por servomotor; Eje W accionado por variador de frecuencia de motor trifásico.	Eje X/Y/Z accionado por servomotor; Eje W accionado por variador de frecuencia de motor trifásico.
Husillo de enrutamiento	5000~50000 RPM, enfriamiento automático	5000~60000 RPM, enfriamiento automático
Velocidad de corte	1-100 mm/s	1-100 mm/s
Precisión de corte	±0,05 mm	±0,05 mm
Precisión de repetición	±0,02 mm	±0,02 mm
Velocidad de movimiento del eje	800 mm/s	800 mm/s
Sistema de eje Z	Atornillado, doble guía.	Atornillado, doble guía.
Kit de enrutador	Fresa, rotación izquierda φ0.8~φ3.0, vástago de acero de tungsteno	Fresa, rotación izquierda φ0.8~φ3.0, vástago de acero de tungsteno
Control de vida útil de la herramienta	control de programas de software	control de programas de software
Función protectora activa	Cortina de luz de seguridad	Cortina de luz de seguridad
Puerta de seguridad	puerta manual	puerta manual
Alarma de error	Sí	Sí
Método del programa	Autoprogramación, cámara controlada por teclado y ratón.	Autoprogramación, cámara controlada por teclado y ratón.

Aplicaciones e industrias adecuadas

Esta máquina despaneladora de enrutador de PCB se utiliza ampliamente en industrias de fabricación de productos electrónicos que requieren un despanelado preciso y sin estrés:

Electrónica de consumo:Teléfonos inteligentes, dispositivos portátiles y electrodomésticos con placas PCBA de tamaño pequeño y mediano
Electrónica automotriz:ECU, sensores y módulos de control que requieren alta confiabilidad
Dispositivos médicos:PCB para equipos médicos donde la integridad de los componentes es crítica
Telecomunicaciones:Dispositivos de red y enrutadores con componentes de alta densidad y paso fino
Controles industriales:PLC, variadores de motor y sistemas de automatización industrial
