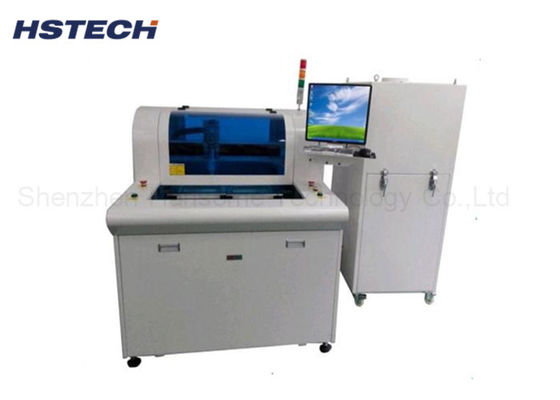

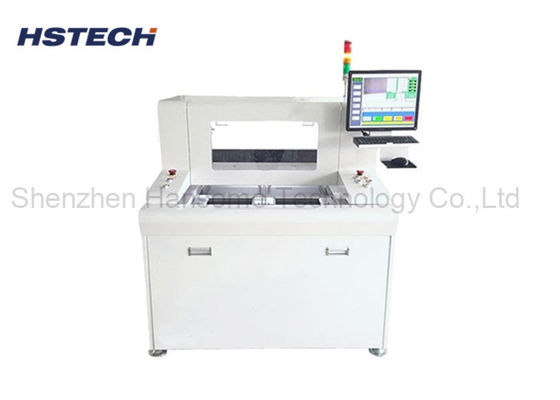

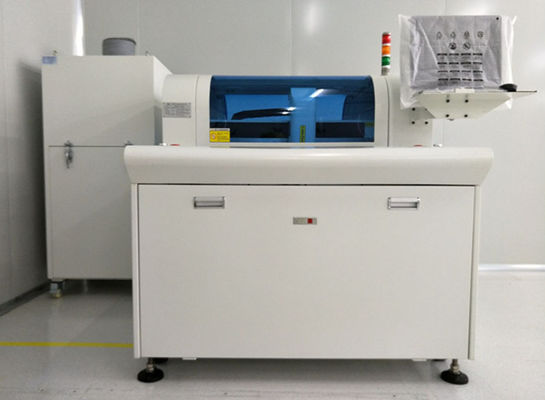

Plataforma doble 4 Ejes PCBA Router Machine Máquina automática de desmontaje de PCB con detección CCD

Plataforma doble 4 Ejes PCBA Router Machine Máquina automática de desmontaje de PCB con detección CCD

Nombre De La Marca:	HSTECH
Número De Modelo:	RM-560
Cuota De Producción:	1 pieza
Precio:	negotiable
Condiciones De Pago:	T/T
Capacidad De Suministro:	50 PC/Mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ISO

Nombre del producto:

Máquina de enrutador PCBA

Otro nombre:

Router automático del PWB

Voltaje:

CA 380 V 50 Hz.

Eje de enrutamiento:

6000 rpm

Peso bruto:

700 kilos

Garantía:

1 año

Detalles de empaquetado:

De madera

Capacidad de la fuente:

50 PC/Mes

Resaltar:

4 eje PCBA router con detección de CCD

máquina automática de desmontaje de PCB con CCD

dupla plataforma de desmontaje de PCB router

Descripción del producto

Máquina de enrutador PCBA de doble plataforma de 4 ejes

Máquina automática de eliminación de paneles de PCB con detección CCD para la separación de precisión de los conjuntos de PCBA post-proceso SMT.

Resumen del producto

Este router automático de desmontaje de PCB de doble plataforma es un equipo de separación de precisión diseñado específicamente para el corte de PCBA post-proceso SMT.un sistema de accionamiento completo de 4 ejes, y un huso de enrutamiento de alta velocidad estable de 6000 RPM, la máquina funciona de forma totalmente automática siguiendo trayectorias de corte preprogramadas.

Maneja eficazmente los requisitos de separación para PCB conectados por agujeros de estampado, placas de circuito curvo y varios conjuntos de forma irregular,sustitución de los separadores V-Cut tradicionales obsoletos para ofrecer un sistema más limpio, los resultados de despegue libre de estrés.

Utilizando el sistema operativo Windows con detección de posicionamiento visual CCD incorporada, los operadores pueden monitorear todo el procedimiento de corte en tiempo real,garantizar una precisión de mecanizado estable y una calidad de PCB acabado constante para la producción masiva de electrónica.

Principio de trabajo

Importación de archivos y configuración del programa:Los operadores importan archivos PCB Gerber o marcan manualmente las pistas de corte en el sistema de control táctil Windows para generar programas de enrutamiento independientes para cada modelo de placa.
Calibración de posicionamiento visual del CCD:La cámara CCD integrada identifica automáticamente las marcas fiduciarias de PCB para calibrar las vías de corte, eliminando los errores de posicionamiento manual.
Enrutamiento de precisión con servo:El sistema de servomotor de 4 ejes impulsa el husillo de alta velocidad de 6000 RPM para moverse a lo largo de trayectorias preestablecidas.El bit de enrutamiento afilado corta las pestañas de conexión de PCB suavemente sin estirar o agrietar componentes en PCBA.
Recolección de polvo y salida de tablero terminado:Un colector de polvo interno integrado absorbe todos los desechos de corte y el polvo de resina durante la operación para mantener la zona de trabajo limpia.

Características clave

Espindle de enrutamiento de alta velocidad de 6000 RPM para un corte suave con baja vibración y sin daños en los componentes
Diseño de doble mesa de trabajo independiente para la carga y descarga alternadas para maximizar la eficiencia de la producción
Transmisión de guía lineal HIWIN completa para un movimiento ultra suave, larga vida útil y precisión de corte estable
Servomotor de 4 ejes con tracción completa con control preciso de la posición y error de posicionamiento repetido inferior a 0,02 mm
Sistema operativo inteligente Windows que admite la importación directa de archivos Gerber y el posicionamiento manual de punto a punto
Sistema de detección visual CCD incorporado para el seguimiento en tiempo real de la vía y la corrección automática del desplazamiento
Recolector de polvo potente integrado para recolectar polvo de PCB y residuos de corte, protegiendo el medio ambiente del husillo y el taller
Amplia compatibilidad de materiales, incluidos los PCB rígidos FR4, el sustrato de aluminio, las placas de circuitos flexibles FPC y las placas compuestas
Sustituto ideal de los separadores tradicionales de corte en V, para el manejo de paneles unidos por un agujero de estampado y tablas curvas de forma especial
Bajo ruido de funcionamiento, diseño de carrocería compacto, fácil mantenimiento y entrenamiento sencillo del operador

Especificaciones técnicas

Modelo	RM-560
Estructura	Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
Tamaño de la máquina (mm)	100012001550
Peso bruto	700 kg de peso
Tamaño del colector de polvo (mm)	6256001600
Método de recogida de polvo	Colección de fondo
Tamaño de la plataforma de trabajo	300*400 mm
Tipo de conducción de la plataforma	Plataforma giratoria doble, cortadora de precisión con inversor de motor de 3 fases
Sistema de conducción	Eje X/Y/Z accionado por un servomotor, eje W accionado por un inversor de frecuencia de motor de tres fases
Eje de enrutamiento	6 000 rpm
Velocidad de corte	1 a 100 mm/s
Precisión de corte	± 0,05 mm
Repetir la exactitud	± 0,02 mm
Velocidad de movimiento del eje	Se aplican las siguientes medidas:
Sistema del eje Z	Con motor de tornillo, doble guía
Kit de enrutador	Cortador de fresado, φ0,8 ~ φ3,0 rotación a la izquierda, acero de tungsteno de zanja
Control de la vida útil de la herramienta	Control de programas de software
Función de protección activa	Cortina de luz de seguridad
Puerta de seguridad	Puerta manual
Alerta de error	- ¿ Qué?
Método del programa	Autoprogramación, cámara controlada por teclado y ratón

Materiales de PCB compatibles

Placa de circuito rígido FR4, PCB de base de aluminio, placa flexible de FPC, placa compuesta CEM-1, PCB de múltiples capas finas

Principales aplicaciones de despaño

Panel de PCB conectado por un agujero de sello
Placas de circuitos de contorno curvo irregular
Conjuntos finos y delicados con componentes SMT sensibles
Líneas de producción en masa de PCBA de prototipos de pequeños lotes y grandes volúmenes
