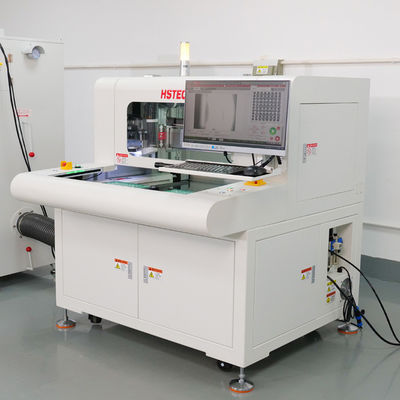

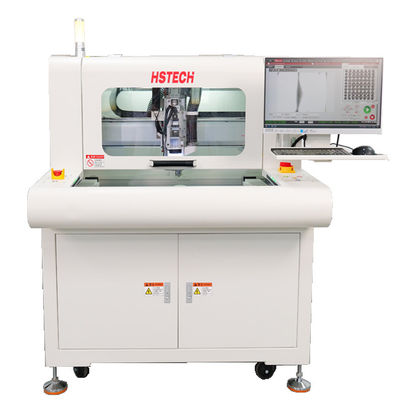

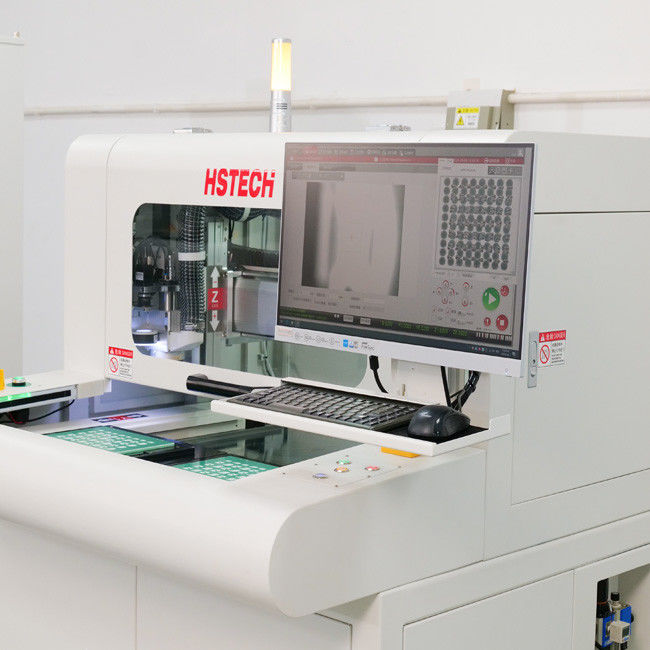

Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm

Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm

Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm
video
Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm
Datos del producto:
Lugar de origen: China.
Nombre de la marca: HSTECH
Certificación: CE
Número de modelo: RM-288
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: negotiable
Detalles de empaquetado: Envases de madera con espuma
Tiempo de entrega: 1 año
Condiciones de pago: D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 20 juegos por mes
Contacto
Descripción detallada del producto
Nombre del producto: Máquina de enrutador PCBA El color: Blanco
Plataforma: El doble. Herramienta de corte: Las demás máquinas
Sistema de funcionamiento: Las ventanas Recolección de chatarra: Colector de polvo
Garantización: 1 año Válvulas: Ac380V 50 Hz
Resaltar:

Cortadora de PCBA

,

Máquina de enrutador PCBA en línea

Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm

Máquina automática de corte de PCBA, también llamada máquina automática de corte de PCBA, con kit de fresado de secado de husillo de alta velocidad para cortar PCBA de alta densidad y otro sustrato de material.

Principales características
1Control eléctrico, sin fuente de aire.
2, alta estabilidad, fácil mantenimiento.
3, operación sencilla, corto tiempo de cambio.
4, Diseño para placas PCBA de tamaño pequeño y mediano.
Septificación

Modelo RM-288 El RM-388 RM-888
Estructura Espinilla única, plataformas de trabajo dobles Doble huso, doble plataforma de trabajo
Tamaño de la máquina ((mm) 1000*1200*1550 1200*1400*1550
Peso bruto 700 kg de peso 900 kg de peso
Tamaño del colector de polvo ((mm) 625*600*1600
Método de recogida de polvo Colección de fondo
Tamaño de la plataforma de trabajo 300*400 mm 410*510 mm
Tipo de conducción de la plataforma Plataforma rotativa doble, cortadora de precisión con inversor de motor de 3 fases
Sistema de conducción Eje X/Y/Z accionado por un servomotor,eje W accionado por un inversor de frecuencia de tres fases
Eje de enrutamiento 5000 ~ 50000 rpm, enfriamiento automático 5000 ~ 60000 rpm, enfriamiento automático
Velocidad de corte 1 a 100 mm/s
Precisión de corte ± 0,05 mm
Precisión de repetición ± 0,02 mm
Velocidad de movimiento del eje Se aplican las siguientes medidas:
Sistema del eje Z A motor de tornillo, doble guía
Kit de enrutador corte de fresado,φ0,8~φ3,0 rotación a la izquierda,acero de tungsteno
Control de la vida útil de la herramienta Control de programas de software
Función de protección activa cortina de luz segura
Puerta de seguridad Puerta manual
Alarma de error - ¿ Qué?
Método del programa Auto-programación, cámara controlada por teclado y ratón


Dimensión de la máquina
Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 0

Recolector de polvo de vacío muy silencioso


Válvula de tensión Las demás
El poder 2.2KW
Presión del aire Con una temperatura de 1 °C
Flujo de aire máximo 2800 m3/h
Ruido Se trata de una
Entrada de aire φ125 mm
Eficiencia del filtro El 99%
El material a prueba de agua y aceite
Calificación del filtro 3 a 5 μm
Cantidad 1 piezas
Tipo de filtro Filtración por presión negativa
Modo libre de polvo Vishaking de la mano
Capacidad del contenedor de polvo 12 litros
Dimensión 625 x 600 x 1160 mm


Detalles de la máquina
Alta Velocidad Sycotec Alemania marca Spindle
Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 1

Sistema operativo Windows7/10 versión en inglés, sencillo de depurar y operar.
Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 2

Sistema de supervisión

Con la cámara CCD de alta velocidad permite al usuario editar la ruta de corte fácilmente con su función de calibración automática que resulta en una operación de corte muy precisa.

Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 3

Sistema de movimiento
Los ejes X, Y y Z están hechos de un tornillo guía de bolas de precisión de grado de rectificación y accionados por un servomotor CA, logran un buen y estable rendimiento de movimiento,con frecuencia de hasta 1K Hz, tiempo de respuesta de alta velocidad y filtros de reducción de choques automáticos.
Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 4

Kit innovador de routers colgantes
El diseño del eje motriz situado en el centro, y el esclavo en ambos lados, que aseguran la estabilidad y precisión,resulta en una estructura armoniosa y tamaño compacto.(50% más pequeño que el estándar de la industria).
                                                                                                  Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 5
Estructura del banco de trabajo giratorio
El diseño del banco de trabajo está impulsado por una alta segmentación del par de tracción ((180 grados), que proporciona más precisión y estabilidad que los bancos de trabajo de máquinas impulsadas por cilindros.Este innovador diseño de banco de trabajo rotativo también permite el funcionamiento simultáneo de diferentes algoritmos de corte tanto en el banco de trabajo A como en el B, reduciendo así la capacidad inactiva de cambio y maximizando la productividad.
                                                                                                  Máquina de desinstalación de PCB de mordedura de rata / enrutador de PCB automático con husillo de 60000 rpm 6
Gestión de las hojas
El uso de las hojas de corte por etapas reduce considerablemente el coste de los consumibles.
Muñecos de fresado
El corte de fresado es accionado por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido y adecuado para todos los PCB curvos, como redondo, recto, tipo L o U,cuadrados y formas de arco.
Sistema de autodiagnóstico de recuperación
El sistema de autodiagnóstico permite una fácil solución de problemas de mal funcionamiento durante la producción y reduce el tiempo de inactividad.
