Válvula de inyección PT100 PUR HS-PF-PUR30CC para ensamblaje de SMT/FPC/PCB

Válvula de inyección PT100 PUR HS-PF-PUR30CC para SMT/FPC/PCB,Montaje

- ¿ Qué es?
La válvula de chorro PUR es un dispositivo utilizado para rociar con precisión adhesivo de poliuretano (adhesivo de poliuretano) o materiales líquidos similares de alta viscosidad.fabricación de vehículos, aeroespacial y otros campos industriales que requieren una aplicación precisa de pegamento.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Tiene las siguientes características y funciones principales:

1.Jetting de alta precisión: PUR Jetting Valve utiliza tecnología de jetting avanzada para controlar la cantidad, velocidad y posición de la inyección de pegamento de una manera muy precisa.Esta precisión lo hace adecuado para aplicaciones que requieren una aplicación de pegamento de alta precisión, tales como fijación y sellado de componentes de precisión.

2Ajustabilidad y programabilidad: El equipo tiene parámetros de pulverización ajustables, como la presión de pulverización del pegamento, el tiempo de pulverización del pegamento y el modo de pulverización del pegamento.Esto permite a los operadores ajustar y optimizar basándose en las necesidades específicas de la aplicaciónAlgunas válvulas de chorro PUR también tienen funciones programables, que pueden preestablecer múltiples modos y rutas de rociado de pegamento para adaptarse a diferentes requisitos del proceso.

3Producción eficiente: la válvula de chorro PUR tiene una velocidad de rociado de pegamento y un tiempo de respuesta rápidos para aumentar la eficiencia de producción.puede completar de forma rápida y precisa la tarea de recubrimiento con pegamento, y mejorar la capacidad de producción y la eficiencia de la línea de producción.

4.Fuerza adaptabilidad: la válvula de chorro PUR es adecuada para materiales de pegamento con una variedad de viscosidades y fluidez, incluyendo pegamento de poliuretano, pegamento epoxi, pegamento de silicona, etc.La flexibilidad del diseño de la boquilla y la válvula permite adaptarla a diferentes propiedades de pegamento y necesidades de aplicación.

5Función de autolimpieza: algunas válvulas de chorro PUR avanzadas tienen una función de autolimpieza, que puede eliminar el pegamento residual en la boquilla mediante el lavado de líquido o gas de limpieza,Reducción de obstrucciones y trabajos de mantenimiento.

Principio y control

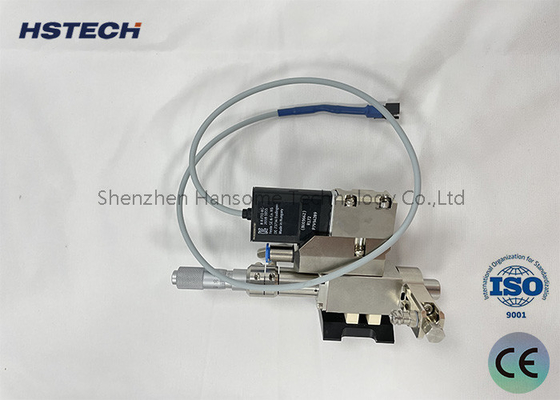

Válvula de inyección de 30CC PUR
1.La válvula de inyección PUR está compuesta por un módulo de calefacción por tambor, un módulo de tapa presurizada, un módulo de calefacción por boquilla, un módulo de vía de flujo, un módulo de cuerpo de válvula y un módulo de disipación de calor.

2El módulo de calefacción del barril lleva el barril, así como el calentamiento de una sola etapa con temperatura controlable.

3El módulo de tapa presurizada sella y presiona el tambor y controla la presión de salida a través del controlador.

4El módulo de disipación de calor disipa el calor y reduce el ruido del cuerpo de la válvula.

5.La válvula de inyección piezoeléctrica adopta un diseño modular, la parte en contacto con el gel está diseñada como el módulo del corredor,y la parte no en contacto con el gel está diseñada como el módulo del cuerpo de la válvula.

6El módulo de trayectoria de flujo se puede cambiar para satisfacer los requisitos de distribución en diferentes aplicaciones.

7.Diámetros de las boquillas en serie (de 40 μm a 500 μm).

8Las boquillas se clasifican en tipo de chorro plano, tipo de aguja y tipo de extensión.

9.Los módulos del corredor deben limpiarse regularmente en un limpiador ultrasónico. Los sellos no deben sumergirse en disolventes orgánicos. Se requieren herramientas especiales para limpiar las boquillas para evitar daños en las boquillas..

Control de válvula de chorro
1La pantalla táctil controla la válvula de inyección piezoeléctrica y el sistema de distribución, admite la comunicación MES, potente, segura y confiable.

2La pantalla táctil adopta el modo de control gráfico, los componentes del sistema de distribución y la función de visualización de control se muestran gráficamente, lo que es conciso e intuitivo.

3Dispositivo de calefacción con boquilla: antes de dispensar, se requiere que la boquilla se caliente a una temperatura adecuada.

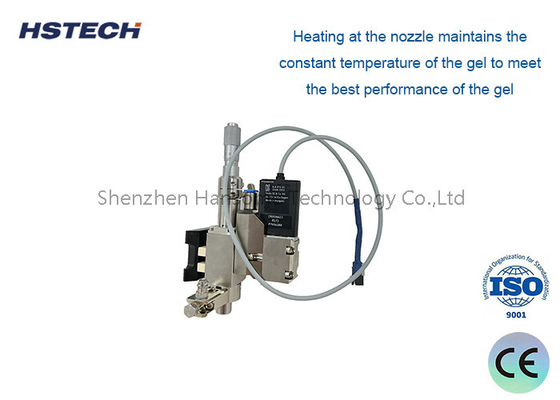

4El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.

Calentamiento por boquilla y por barril

1.La boquilla debe calentarse a una temperatura adecuada antes de dispensarla.

2El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.

Especificación

Ventajas

1El calentamiento por barril es adecuado para adhesivos de 30cc, 100cc, 300cc de fusión en caliente con volumen diferente.

2Diseño modular, fácil de reemplazar piezas, simple depuración, amplia gama de aplicaciones de proceso.

3El volumen de pulverización puede ser preciso hasta 0.3 nL, la precisión de la consistencia de la mancha adhesiva de pulverización es de hasta el 98%.

4Se puede realizar un ancho de línea mínimo de 0,17 mm, diámetros de puntos mínimos de 0,15 mm del proceso de pulverización de pegamento de fusión caliente.

5Puede coincidir con cualquier plataforma de movimiento en el mercado.

Campo de aplicación

SMT/FPC/PCB, ensamblaje, ensamblaje de pantallas planas, envases de semiconductores, industria de LED, industria de equipos médicos, industria de lencería sin marcado.
