Válvula de inyección PUR PT100 HS PF Válvula de dispensación de hot melt PUR30CC para ensamblaje de SMT FPC PCB

Válvula de inyección PUR PT100 HS PF PUR30CC Válvula de dispensación de alta precisión sin contacto para ensamblaje electrónico SMT FPC PCB Adhesivo de poliuretano termofusible Equipo de dispensación por inyección

Introducción del producto

La Válvula de inyección PUR HS‑PF‑PUR30CC es una válvula de inyección de termofusible de alta velocidad sin contacto, construida para la automatización industrial de precisión. Equipada con un módulo de detección de temperatura PT100, esta válvula de inyección PUR proporciona un calentamiento estable para pegamento termofusible PUR, eliminando daños por contacto a las piezas de trabajo durante la dispensación. Diseñada para cartuchos de pegamento de 30 cc, admite la inyección de puntos y líneas ultrafinas sin tocar los sustratos. Puede integrarse perfectamente con la mayoría de las plataformas de movimiento, ampliamente desplegada para procesos de ensamblaje de precisión SMT, FPC y PCB. Como componente de dispensación central, resuelve puntos débiles comunes como la salida inconsistente de pegamento, el rayado de piezas de trabajo y el bloqueo frecuente de pegamento en los sistemas de dispensación por contacto tradicionales.

Tiene las siguientes características y funciones principales:

1. Inyección de alta precisión: La válvula de inyección PUR utiliza tecnología de inyección avanzada para controlar la cantidad, velocidad y posición de la inyección de pegamento de manera muy precisa. Esta precisión la hace adecuada para aplicaciones que requieren aplicación de pegamento de alta precisión, como la fijación y el sellado de componentes de precisión.
2. Ajustabilidad y programabilidad: El equipo tiene parámetros de pulverización ajustables, como la presión de pulverización de pegamento, el tiempo de pulverización de pegamento y el modo de pulverización de pegamento. Esto permite a los operadores ajustar y optimizar según las necesidades específicas de la aplicación. Algunas válvulas de inyección PUR también tienen funciones programables, que pueden preestablecer múltiples modos y trayectorias de pulverización de pegamento para adaptarse a diferentes requisitos del proceso.
3. Producción eficiente: La válvula de inyección PUR tiene una alta velocidad de pulverización de pegamento y un tiempo de respuesta para aumentar la eficiencia de producción. Es adecuada para entornos de producción en masa, puede completar la tarea de recubrimiento de pegamento de forma rápida y precisa, y mejorar la capacidad y eficiencia de producción de la línea de producción.
4. Fuerte adaptabilidad: La válvula de inyección PUR es adecuada para materiales de pegamento con una variedad de viscosidades y fluidez, incluido pegamento de poliuretano, pegamento epoxi, pegamento de silicona, etc. La flexibilidad de la boquilla y el diseño de la válvula le permiten adaptarse a diferentes propiedades del pegamento y necesidades de aplicación.
5. Función de autolimpieza: Algunas válvulas de inyección PUR avanzadas tienen una función de autolimpieza, que puede eliminar el pegamento residual en la boquilla mediante lavado con líquido de limpieza o gas, reduciendo el atasco y el trabajo de mantenimiento.

Principio y control

Válvula de inyección PUR de 30CC

1. La válvula de inyección PUR consta de un módulo de calentamiento del tambor, un módulo de tapa presurizada, un módulo de calentamiento de la boquilla, un módulo de conducto, un módulo de cuerpo de válvula y un módulo de disipación de calor.
2. El módulo de calentamiento del tambor soporta el tambor, así como el calentamiento de una etapa con temperatura controlable. Se completa el calentamiento inicial del gel.
3. El módulo de tapa presurizada sella y presuriza el tambor y controla la presión de salida a través del controlador.
4. El módulo de disipación de calor disipa el calor y reduce el ruido del cuerpo de la válvula.
5. La válvula de inyección piezoeléctrica adopta un diseño modular, la parte en contacto con el gel está diseñada como el módulo de conducto, y la parte que no está en contacto con el gel está diseñada como el módulo de cuerpo de válvula.
6. El módulo de conducto se puede cambiar para cumplir con los requisitos de dispensación en diferentes aplicaciones.
7. Diámetros de boquilla en serie (de 40 µm a 500 µm).
8. Las boquillas se clasifican en tipo de chorro plano, tipo aguja y tipo de extensión.
9. Los módulos de conducto deben limpiarse regularmente en un limpiador ultrasónico. Las juntas no deben sumergirse en disolventes orgánicos. Se requieren herramientas especiales para limpiar las boquillas para evitar daños a las boquillas.

Controlador de válvula de inyección

1. La pantalla táctil controla la válvula de inyección piezoeléctrica y el sistema de dispensación, admite comunicación MES, es potente, segura y fiable.
2. La pantalla táctil adopta un modo de control gráfico, los componentes del sistema de dispensación y la función de visualización de control se muestran gráficamente, lo que es conciso e intuitivo.
3. Dispositivo de calentamiento de boquilla: Se requiere calentar la boquilla a una temperatura adecuada antes de la dispensación. El dispositivo de calentamiento adopta un modo de calentamiento de una etapa.

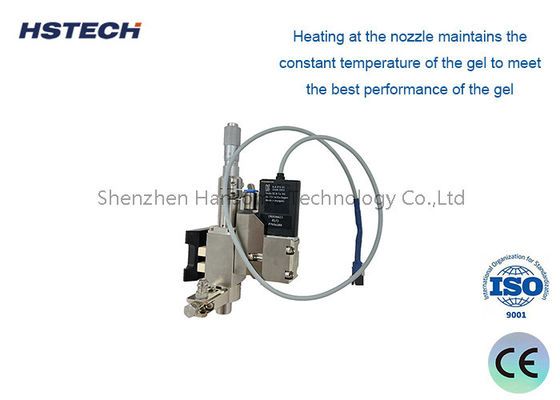

4. El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel. El mejor rendimiento del coloide.

Calentamiento de boquilla y tambor

1. Se requiere calentar la boquilla a una temperatura adecuada antes de la dispensación. El dispositivo de calentamiento adopta un modo de calentamiento de dos etapas.
2. El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel. El mejor rendimiento del coloide.

Especificación

Ventajas

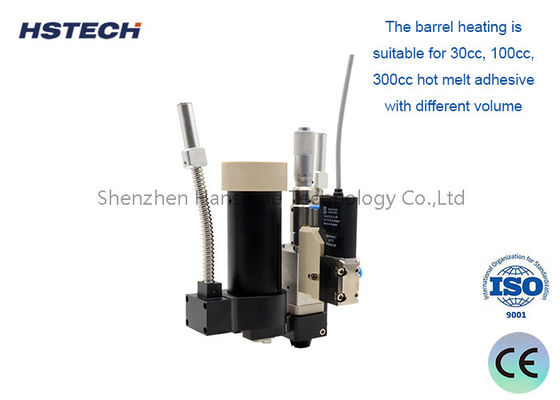

• El calentamiento del tambor es adecuado para adhesivos termofusibles de 30cc, 100cc, 300cc de diferentes volúmenes.
• Diseño modularizado, fácil de reemplazar piezas, depuración sencilla, amplia gama de aplicaciones de proceso.
• El volumen de pulverización puede ser preciso hasta 0.3nL, la precisión de consistencia del punto de adhesivo pulverizado de hasta el 98%.
• Se puede realizar un ancho de línea mínimo de 0.17 mm, diámetros de punto mínimos de 0.15 mm en el proceso de pulverización de adhesivo termofusible.
• Puede coincidir con cualquier plataforma de movimiento del mercado.

Escenarios de aplicación versátiles

El HS-PF-PUR30CC es un caballo de batalla versátil adaptado para entornos de fabricación de alta precisión:

• Electrónica de consumo: Unión estructural de precisión, sellado e impermeabilización en teléfonos inteligentes, tabletas, relojes inteligentes y auriculares TWS.
• Electrónica automotriz: Unión y sellado seguros para luces de automóviles, salpicaderos, sensores y componentes de baterías de vehículos eléctricos.
• Empaquetado de semiconductores y LED: Micro-dispensación para MiniLED, unión de lentes ópticas y encapsulación de chips donde se requiere extrema precisión.
• Dispositivos médicos: Aplicación de adhesivo limpia y precisa para dispositivos médicos desechables y equipos de diagnóstico sensibles.

Por qué elegir nuestra válvula de inyección PUR

Entendemos que en la micro-dispensación, la fiabilidad y la precisión son innegociables. El HS-PF-PUR30CC está construido con materiales duraderos y resistentes al desgaste y un diseño de doble circuito de aire que garantiza una rotura rápida del pegamento de 90°, reduciendo la variación del fluido y manteniendo un rendimiento constante. Nuestra estructura modular no solo extiende la vida útil de los componentes críticos, sino que también reduce drásticamente los costos de mantenimiento. Respaldada por un soporte técnico integral, nuestra válvula está diseñada para maximizar su Eficiencia General del Equipo (OEE) y garantizar una calidad de producción impecable.

Listo para mejorar su proceso de dispensación

No permita que la aplicación inconsistente de adhesivo comprometa la calidad de su producto o ralentice su línea de producción. Actualícese a la precisión y velocidad de la válvula de inyección PUR HS-PF-PUR30CC hoy mismo. Contáctenos ahora para una cotización personalizada, hojas de datos técnicos o para discutir sus desafíos de dispensación específicos. Permita que nuestro equipo de ingeniería le ayude a lograr la unión perfecta para sus necesidades de fabricación avanzada.
