Pantalla táctil USB RF TCK Series Thermal Profiler para pruebas de perfil de reflujo de PCB de ensamblaje electrónico

Perfilador Térmico TCK Series USB RF con Pantalla Táctil para Horno de Soldadura por Reflujo, Prueba de Perfil de Temperatura, Producción de Ensamblaje Electrónico de PCB

Introducción del Producto

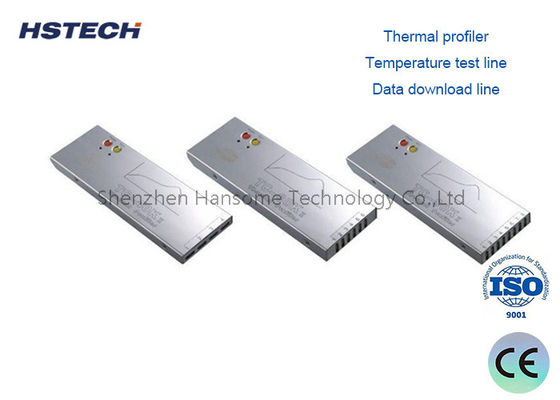

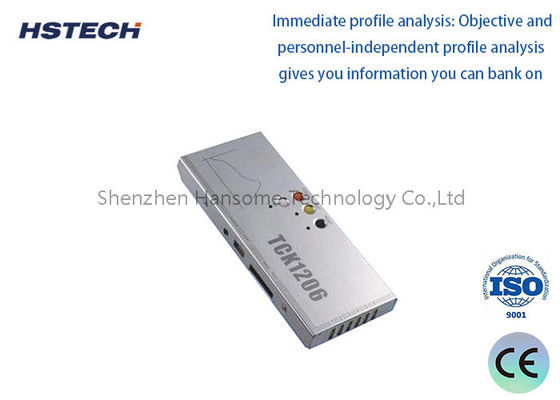

El Perfilador Térmico Serie TCK es un equipo profesional de perfilado de temperatura diseñado para la producción de ensamblaje electrónico y SMT. Equipado con operación de pantalla táctil, soporta transmisión de datos inalámbrica USB y RF. Este perfilador térmico registra con precisión la curva de temperatura en tiempo real cuando los productos pasan por el horno de reflujo. Captura datos completos del perfil térmico para el proceso de soldadura por reflujo. Los operadores pueden verificar los parámetros de temperatura directamente en la pantalla táctil o exportar los datos de prueba para un análisis posterior. Ayuda a los ingenieros a verificar el rendimiento del horno de reflujo, optimizar el perfil de soldadura y evitar juntas de soldadura defectuosas durante la producción de ensamblaje de PCB.

Composición Estándar

1. Perfilador térmico
2. Caja de aislamiento
3. Línea de prueba de temperatura
4. Línea de descarga de datos
5. Cargador
6. Cinta adhesiva de alta temperatura
7. CD de software
8. Destornillador "+"
9. Pinzas
10. Guantes aislados
11. Hilo de soldadura
12. Tijeras
13. Caja de instrumentos
14. Manual de usuario
15. Certificado de Aceptación
16. Transceptor RF (Elegir Composición)
17. Sistema de Prueba de Onda (Elegir Composición)

Especificaciones Técnicas Principales

1. Termopar: Termopar tipo K
2. Intervalo de muestreo: 0.05 seg --- 600 seg Configurado con software
3. Datos de registro: 80000 puntos/canal, puede registrar 20 conjuntos de perfiles
4. Resolución: 0.1℃
5. Rango de medición de temperatura: 0—1000℃
6. Precisión de medición de temperatura: ±1.0℃
7. Potencia total: ≤120mW
8. Voltaje de operación: 3.6VDC, batería recargable
9. Dimensiones: 195(L)×82(W)×21(H)mm 195(L)×103(W)×21(H)mm
10. Caja de aislamiento: 245(L)×100(W)×30(H)mm
11. Modo de inicio: Manual, hora especificada o temperatura especificada
12. Modo de registro: Monitor/Grabar
13. Modo de conexión: USB/RF
14. Versión de software: Profilermanager 2.0

Gestor de Biblioteca de Productos

Gestor de Biblioteca de Máquinas

Gestor de Biblioteca de Soldadura

Gestor de Biblioteca de Recetas

Análisis de datos

PWI

Temperatura Pico, Tiempos de sobrepaso de temperatura

Tiempos entre temperaturas (Reflujo)

Pendiente entre temperaturas (Reflujo)

Pendiente entre tiempos (Onda)

Escenarios de Aplicación Versátiles

El Perfilador Térmico Serie TCK es altamente adaptable, desempeñando roles críticos en una amplia gama de industrias de fabricación:

• Ensamblaje Electrónico SMT/DIP: Esencial para optimizar las curvas de temperatura del horno de reflujo y soldadura por onda para prevenir defectos como juntas de soldadura frías o choque térmico de componentes.
• Recubrimiento Automotriz y de Electrodomésticos: Seguimiento preciso de la temperatura para procesos de curado de pintura en polvo, pintura antiadherente y pintura automotriz.
• Fabricación de Energía Solar y Vidrio: Monitoreo de perfiles térmicos para procesos de laminación de paneles solares, templado y recocido de vidrio.
• Curado Industrial y Tratamiento Térmico: Perfilado preciso para curado de resina epoxi, horneado de pintura UV, sinterización de esmalte y tratamiento térmico de aleaciones de aluminio.

Por qué Elegir Nuestro Perfilador Térmico Serie TCK?

Entendemos que el perfilado térmico es la columna vertebral del control de calidad del proceso. La Serie TCK se destaca al combinar durabilidad de grado industrial con análisis de software de vanguardia. A diferencia de los registradores de datos básicos, nuestro perfilador lo ayuda activamente a optimizar su proceso al proporcionar información procesable a través de métricas PWI y ajustes de curva simulados. Con un diseño de bajo consumo de energía, una batería recargable de larga duración y un kit completo de accesorios (incluyendo cinta de alta temperatura, pinzas y guantes aislados), la Serie TCK está diseñada para maximizar su eficiencia operativa y minimizar la variabilidad del proceso.

¿Listo para Perfeccionar su Proceso Térmico?

No permita que las variaciones de temperatura comprometan la calidad o el rendimiento de su producto. Actualícese a la precisión e inteligencia del Perfilador Térmico Serie TCK. Contáctenos hoy mismo para una cotización personalizada, demostraciones de software o para discutir sus requisitos específicos de perfilado. Permita que nuestro equipo de ingeniería lo ayude a lograr la curva térmica perfecta para su línea de producción.
